咨詢熱線:
151-2267-3115
CARBODILITE 在CARBODILITE系列新產品中是一款具有如下效果的產品這是一款性價比特別好的新產品，可大幅增加含酯鍵的生物可降解樹脂的抗水解性。
效 果
>提高具有酯鍵的樹脂的抗水解性
>提高具有酯鍵的樹脂的強度
>加工過程中產生的異氰酸酯氣體幾乎沒有

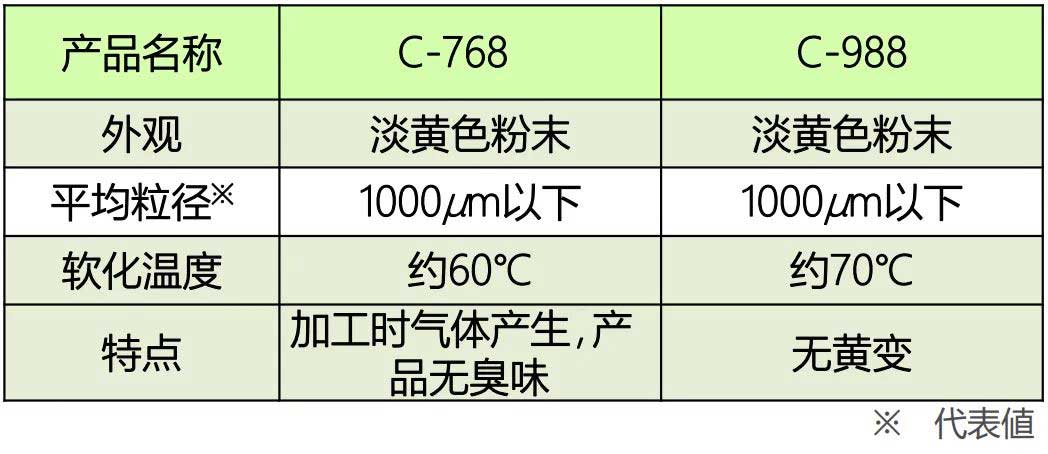

基本參數
用途
購物袋，農用地膜等
生物降解塑料例：PBAT，PLA，PBS，PBSA，PHA
氣體產生

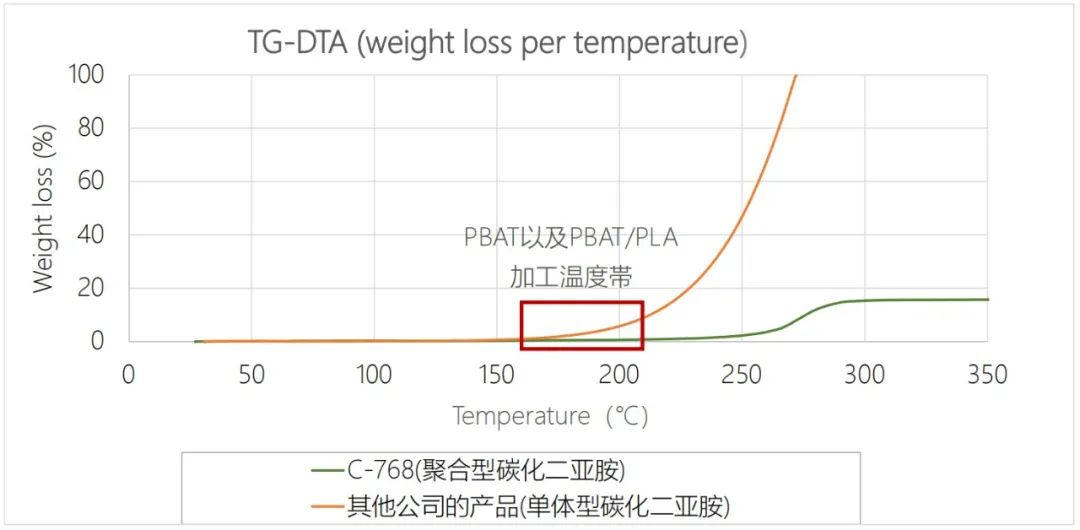

C-768的熱分解
C-768比其他公司生產的單體型碳化二亞胺耐熱性高分解引起的重量減少（產生氣體）也無限減少。

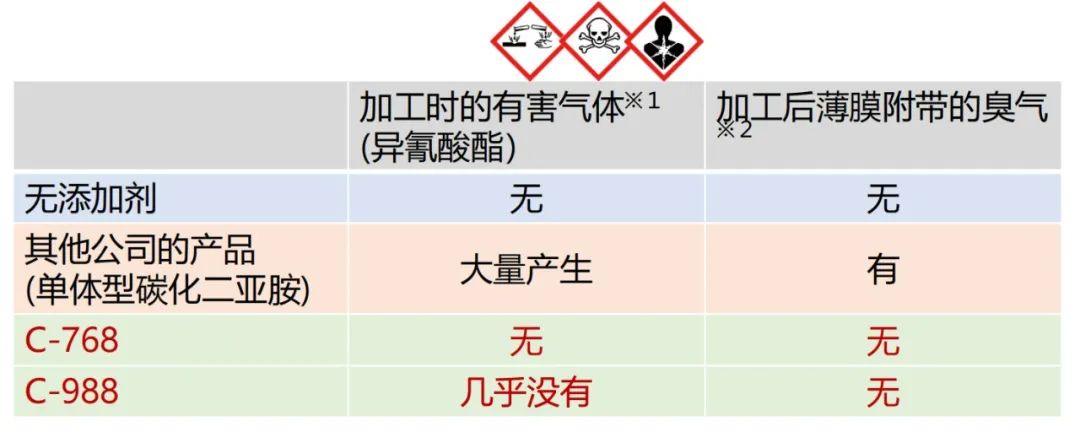

氣體產生
加工時/加工后
※1：測試方法 用GC-MS分析添加1wt%改性劑的試樣所產生的有害氣體
樹脂：PBT 混煉條件：250℃
※2：官能檢查 樹脂：PBAT 混煉條件：160℃
其他公司生產的單體型碳化二亞胺在加工時產生氣體的同時，加工后的薄膜也有臭味、C-768使用后從薄膜上也無氣味殘留，可以放心使用。

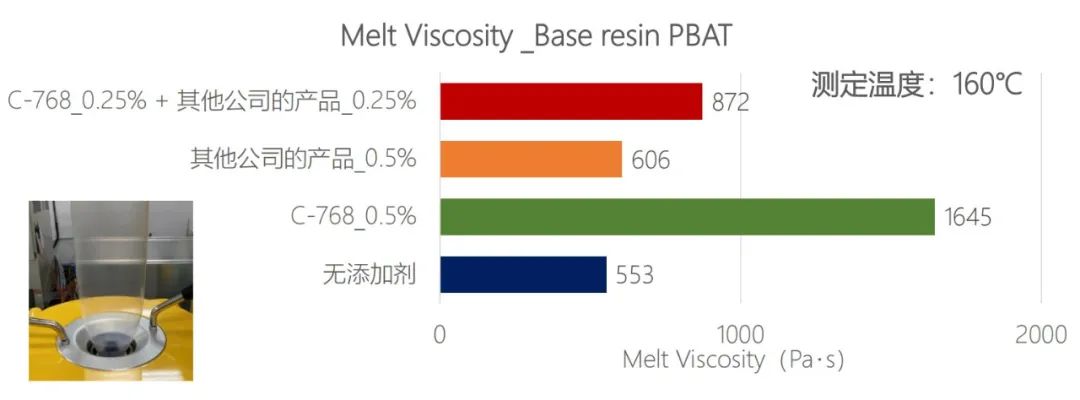

融熔粘度
C-768
通過添加C-768，熔融粘度發生很大變化。
因此，在購物袋那樣的吹塑成形的情況下，通過與其他公司產品的單體型碳化二亞胺并用，加工條件也不會發生大的變更，所以可以使用。
僅使用C-768時，建議如表所示提高處理溫度。（左表：PBAT/PLA=7/3）

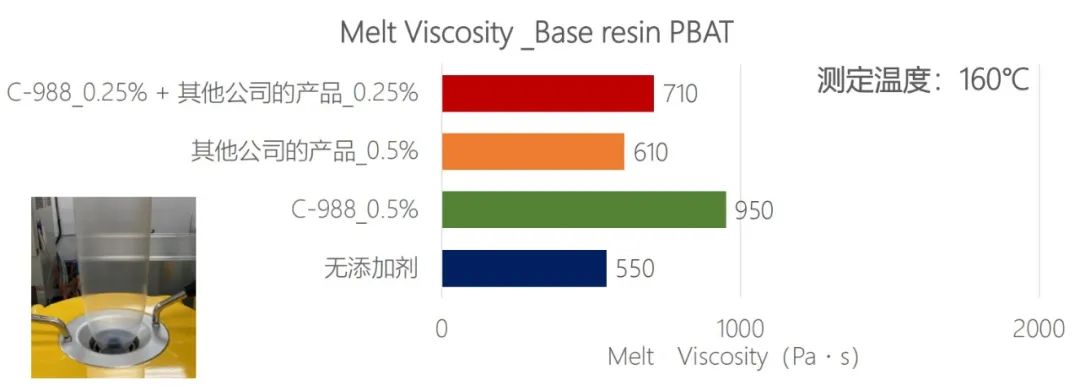

融熔粘度
C-988
通過添加C-988，熔融粘度發生變化。
因此，在購物袋那樣的吹塑成形的情況下，通過與其他公司產品的單體型碳化二亞胺并用，加工條件也不會發生大的變更，所以也可以放心使用。

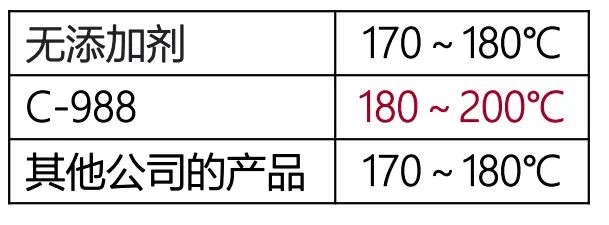

僅使用C-988時，建議如左表所示提高處理溫度。（表：PBAT/PLA=7/3）
抗水解性
C-768
通過單獨使用C-768或與其他公司產品的單體型碳化二亞胺并用，可以具有與其他公司產品相同或更高的抗水解性，并且可以提高強度。

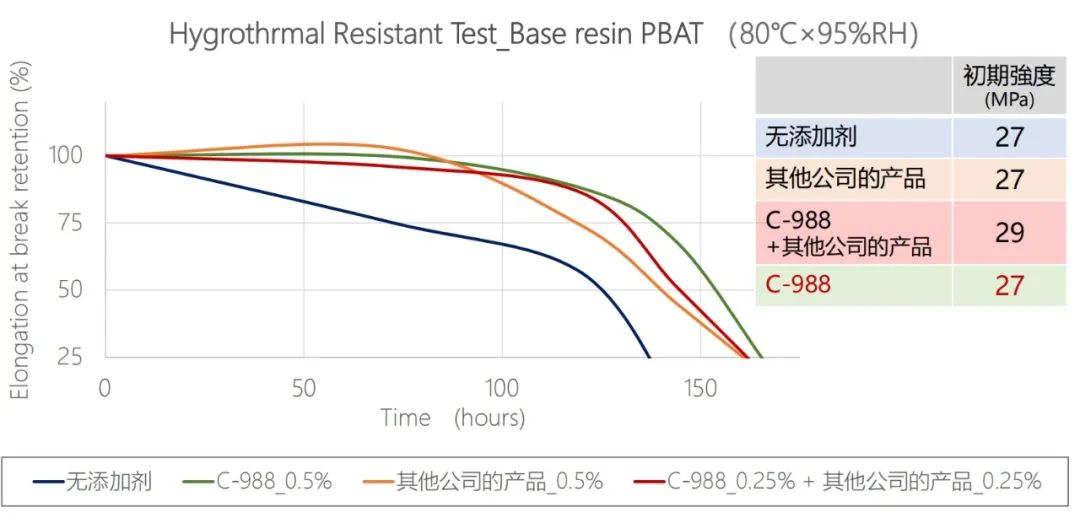

抗水解性
C-988
通過單獨使用C-988或與其他公司產品的單體型碳化二亞胺并用，可以具有與其他公司產品相同或更高的抗水解性。
